三、结构
动力系统：按工程对浆量和压力的需求选择适宜的电机功率，该泵有6种(7.5、11、15、18.5、22、30KW)2级异步电机可供选择。用户定货前确定电机型号、普通或防爆型。
传动系统：电机与减速器之间设有离合装置，减速器的输出轴即是机体内变速齿轮的滑动轴，该轴上的三位滑动变速齿轮，可分别与传动轴上的三个固定变速齿轮咬合，使传动轴形成三种不同的转速。
传动轴上的小齿轮与曲轴上的大齿轮咬合，带动曲轴和连杆大头作圆周运动，而连轩小头带动十字头滑块、活塞杆及活塞作直线往复运动。
浆缸系统：浆缸和其前后两端各有2套吸、排浆阀、均为单体连接。缸筒和活塞有10多种不同（50-130mm )的直径，可按需求的浆量和压力自行选择或随时更换。
四、主要特点
1、设计合理、新颖、结构简单、紧凑、体积小、强度高、负载能力大、操作简便、维修便利、配件标准而通用。
2、电机正常运转状况下，离合手柄控制泵的停、启，泵的操作机动灵活，保护电机和电控系统。
3、根据工程需求的浆量、压力，装配适宜缸筒、活塞，注浆中可变换3种速度，调整浆量和压力。
4、浆缸缸筒、活塞、吸、排浆阀的拆卸、更换、组装十分便利，易于泵的维护、检修。更换缸筒和活塞，可在30分钟内完成，变为新泵型。
5、吸取的介质除水、油、泥浆、水泥浆外，并可吸取粘稠状的水泥粉煤灰浆。可单液或双液注浆，双液注浆必在定货时提出，配备相应管路。
五、应用范围
1、地下工程：矿山井巷、铁、公路隧道、引水隧洞、水库大坝及基础等工程的注浆堵水、冒落带的注浆固结、衬砌壁后回填及固结灌浆等大、中型注浆工程。
2、地面大型工程护坡和铁、公路隧道迂有破碎岩石时，适于锚杆注水泥沙浆固结。
3、整治地面建筑物、铁、公路地基下沉的注浆恢复原始状态。

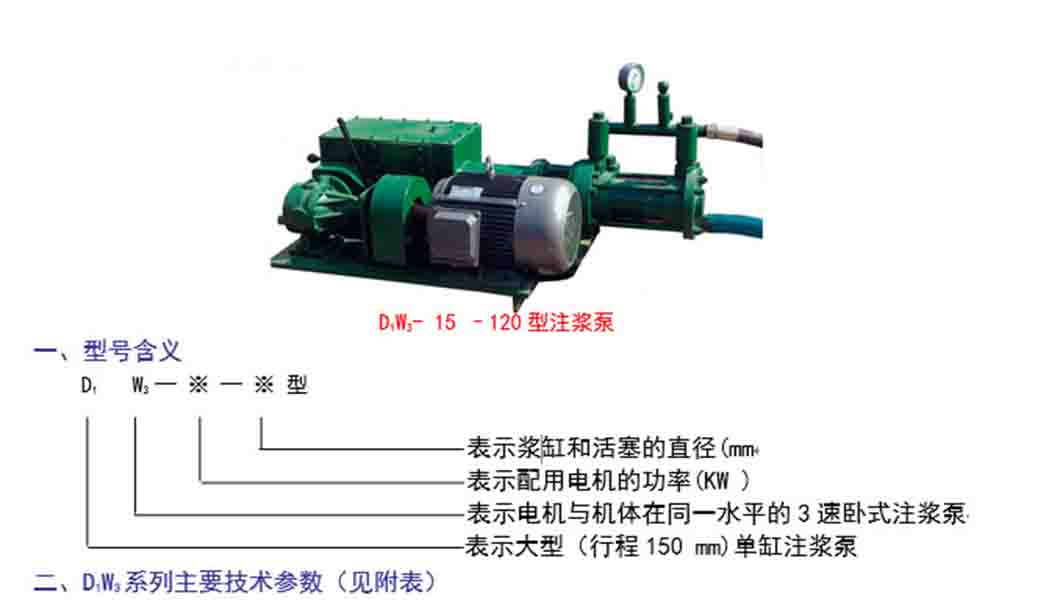

D1W3系列大型单缸卧式三速注浆泵主要技术参数表
序
号 | 型 号 | 活塞 直径
(mm) | 变 速 | 最高注浆压力（Mpa） | 备 注 | |||||
档
次 | 行程 次数 (次/分) | 最 大 排浆量 (升/分) | 配电机
11KW | 配电机
15KW | 配电机
22KW | 配电机
30KW | ||||
1 | D1W3- ※ –130型 | 130 | 3 | 81 | 31 | 1.6 | 2.2 | 3.3 | 4.5 | 1. ※表示配用电机功率(kw)。电机功率和浆缸的直径用户自选。 2.最高注浆压力以32MPa为上限。 3.该泵可单液注浆，还可双液注浆（水玻璃吸浆管路设有阀门控制浆量）。 4.单液和双液注浆必在定货前约定配备相应管路系统。 5.正机重量：860kg 6.外型尺寸： 1500×730×840(mm) (长×宽×高)
|
2 | 54 | 206 | 2.5 | 3.4 | 5.0 | 6.6 | ||||
1 | 29 | 110 | 4.6 | 6.2 | 9.5 | 12.5 | ||||
2 | D1W3- ※ –120型 | 120 | 3 | 81 | 265 | 1.9 | 2.6 | 3.8 | 5.2 | |
2 | 54 | 176 | 2.9 | 4.0 | 5.8 | 8.0 | ||||
1 | 29 | 94 | 5.4 | 7.5 | 11.0 | 14.8 | ||||
3 | D1W3- ※ –110型 | 110 | 3 | 81 | 220 | 2.3 | 3.2 | 4.6 | 6.3 | |
2 | 54 | 148 | 3.4 | 5.0 | 6.8 | 9.5 | ||||
1 | 29 | 79 | 6.4 | 9.0 | 13.0 | 17.5 | ||||
4 | D1W3- ※ –100型 | 100 | 3 | 81 | 180 | 2.8 | 4.0 | 5.6 | 7.8 | |
2 | 54 | 120 | 4.2 | 6.0 | 8.5 | 11.5 | ||||
1 | 29 | 64 | 8.0 | 11.0 | 16.0 | 21.6 | ||||
5 | D1W3- ※ –90型 | 90 | 3 | 81 | 144 | 3.5 | 5.0 | 7.0 | 9.6 | |
2 | 54 | 96 | 5.3 | 7.2 | 10.5 | 14.5 | ||||
1 | 29 | 51 | 10.0 | 13.5 | 20.0 | 27.0 | ||||
6 | D1W3- ※ –80型 | 80 | 3 | 81 | 112 | 4.5 | 6.2 | 9.0 | 12.5 | |
2 | 54 | 74 | 6.8 | 9.5 | 13.7 | 19.0 | ||||
1 | 29 | 40 | 12.6 | 17.3 | 25.0 | 34.5 | ||||
7 | D1W3- ※ –75型 | 75 | 3 | 81 | 98 | 5.2 | 7.0 | 10.5 | 14.0 | |
2 | 54 | 65 | 7.8 | 11.0 | 15.6 | 21.0 | ||||
1 | 29 | 35 | 14.5 | 20.0 | 29.0 | 32.0 | ||||
8 | D1W3- ※ –70型 | 70 | 3 | 81 | 84 | 6.0 | 8.2 | 12.0 | 16.5 | |
2 | 54 | 56 | 9.0 | 12.5 | 18.0 | 24.5 | ||||
1 | 29 | 30 | 17.0 | 23.0 | 32.0 | 32.0 | ||||
9 | D1W3- ※ –60型 | 60 | 3 | 81 | 67 | 7.6 | 10.5 | 15.0 | 20.5 | |
2 | 54 | 45 | 11.5 | 15.5 | 22.5 | 32.0 | ||||
1 | 29 | 24 | 21.0 | 29.0 | 32.0 | 32.0 | ||||
10 | D1W3- ※ –50型 | 50 | 3 | 81 | 46 | 11.0 | 15.0 | 22.0 | 30.0 | |
2 | 54 | 31 | 16.0 | 22.5 | 32.0 | 32.0 | ||||
1 | 29 | 16 | 31.0 | 32.0 | 32.0 | 32.0 | ||||
