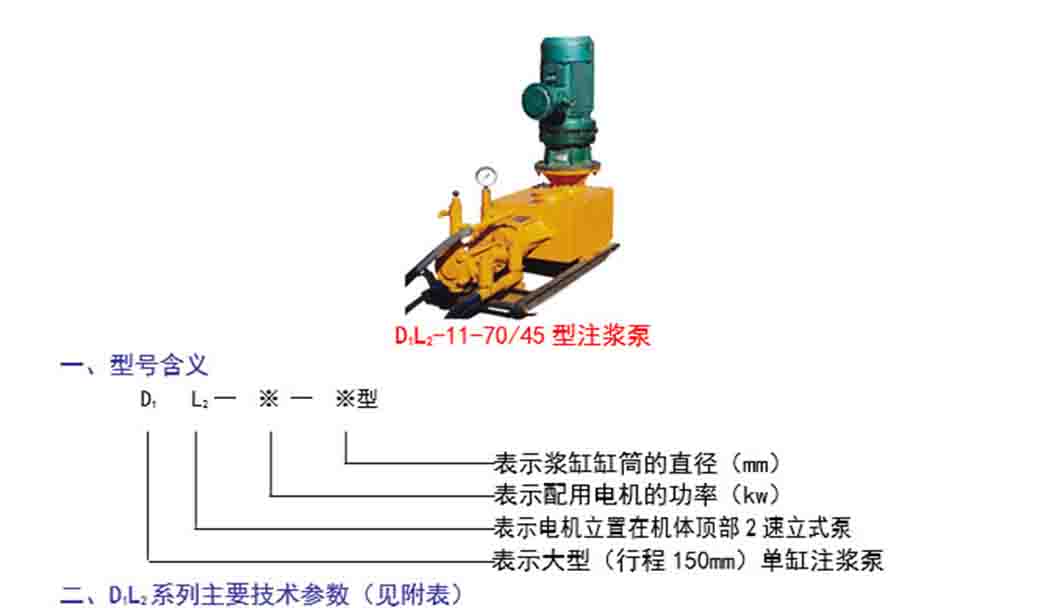

三、结构
动力：按工程所需的浆量、压力选择电机功率。该系列有三种型号（5.5、7.5、11KW）4级异步电机。用户在定货前选择电机型号、普通或防爆。
传动系统：电机和行星减速器垂直安装在机体顶部，减速器输出轴与机体内的变速滑动花键轴固为一体，二位变速滑运齿轮可分别与曲轴上的两个大小固定齿轮咬合，扭动曲轴并带动连轩大头旋转（具有两种不同的转速），使连轩小头、十字头滑块、活塞杆和活塞作直线往复运动。
浆缸系统：一套浆缸和其前后两端各有一套吸、排浆阀，均为单体、单件连接。缸筒和活塞各有15种规格（∮105、110、120、130、100、90、85、80、75、 70、65、60、55、50、45mm），可按工程需求的浆量、压力自行选择，施工中又可随意更换。
四、主要特点：
1、设计合理、新颖、结构简单、紧凑、体积小、强度高、负载能力大、操作方便、维修便利，配件标准而通用。
2、该泵虽是单缸注浆泵，不仅可以单液注浆，同时适用于双液注浆。吸浆管路上设有流量控制阀，可随时调整双液浆的比例。
3、根据工程需求的浆量、压力，装配适宜的缸筒、活塞，注浆中又可变换速度，调整泵量和压力。
4、浆缸缸筒、活塞、吸、排浆阀的拆卸、更换、组装十分便利，易于维护、检修。在30分钟内，可将缸筒、活塞更换完毕，变为一种新型号的泵型。
5、吸取的介质除水、泥浆、水泥浆外，并可吸取粘稠状的水泥粉煤灰浆、黄土浆等。
五、应用范围
1、地下工程：矿山井巷、铁、公路隧道、水电隧洞、水库大坝基础等的注浆堵水、冒落带注浆固结、衬砌壁后回填及固结灌浆等大、中型注浆工程。
2、地面大型工程护坡和铁、公路、隧道迂有破碎岩石时，适于注锚杆和喷射水泥水玻璃浆固结。
3、地面建筑、铁、公路的地基下沉，高压注浆压实基础，使建筑物恢复原有状态。
D1L2系列大型单缸立式2速注浆泵主要技术参数表
序
号 | 型 号 | 活塞 | 变 速 | 最高注浆压力（Mpa） | 备 注 | ||||
直径
(mm) | 档
位 | 行程 次数 (次/分) | 最 大 排浆量 (升/分) | 配电机
5.5KW | 配电机
7.5KW | 配电机
11KW | |||
1 | D1L2- ※ – 130型 | 130 | 快 | 72.8 | 270 | 0.9 | 1.3 | 1.9 | 1. ※表示配用电机功率(kw)。 2.出厂时的管路按单液注浆配备。用户需双液时，定货时约定。 3.泵自重量： 600-800kg 4.外型尺寸： 1620×550×1300(mm) (长×宽×高)
|
慢 | 35 | 132.5 | 1.9 | 2.6 | 4.0 | ||||
2 | D1L2- ※ – 120型 | 120 | 快 | 72.8 | 232 | 1.1 | 1.5 | 2.2 | |
慢 | 35 | 112 | 2.3 | 3.1 | 4.5 | ||||
3 | D1L2- ※ – 110型 | 110 | 快 | 72.8 | 193 | 1.3 | 1.8 | 2.6 | |
慢 | 35 | 93 | 2.7 | 3.7 | 5.5 | ||||
4 | D1L2- ※ – 100型 | 100 | 快 | 72.8 | 163 | 1.6 | 2.2 | 3.0 | |
慢 | 35 | 78.5 | 3.2 | 4.5 | 6.5 | ||||
5 | D1L2- ※ – 90型 | 90 | 快 | 72.8 | 131 | 2.0 | 2.6 | 4.0 | |
慢 | 35 | 63 | 2.2 | 5.5 | 8.0 | ||||
6 | D1L2- ※ – 85型 | 85 | 快 | 72.8 | 116 | 4.5 | 3.0 | 4.5 | |
慢 | 35 | 56 | 4.5 | 6.2 | 9.0 | ||||
7 | D1L2- ※ – 80型 | 80 | 快 | 72.8 | 102 | 2.5 | 3.4 | 5.0 | |
慢 | 35 | 49 | 5.2 | 7.0 | 10.5 | ||||
8 | D1L2- ※ – 75型 | 75 | 快 | 72.8 | 87 | 2.9 | 4.0 | 5.8 | |
慢 | 35 | 42 | 6.0 | 8.5 | 12.0 | ||||
9 | D1L2- ※ – 70型 | 70 | 快 | 72.8 | 76 | 3.3 | 4.5 | 6.7 | |
慢 | 35 | 36.5 | 6.9 | 9.5 | 14.0 | ||||
10 | D1L2- ※ – 65型 | 65 | 快 | 72.8 | 64.5 | 4.0 | 5.5 | 8.0 | |
慢 | 35 | 31 | 8.2 | 11.2 | 16.5 | ||||
11 | D1L2- ※ – 60型 | 60 | 快 | 72.8 | 54 | 4.7 | 6.5 | 9.5 | |
慢 | 35 | 26 | 9.8 | 13.5 | 19.5 | ||||
12 | D1L2- ※ – 55型 | 55 | 快 | 72.8 | 43.5 | 5.8 | 8.0 | 12.0 | |
慢 | 35 | 21 | 12.0 | 15.5 | 24.0 | ||||
13 | D1L2- ※ – 50型 | 50 | 快 | 72.8 | 35 | 7.2 | 10.0 | 14.5 | |
慢 | 35 | 17 | 15.0 | 20.5 | 30.0 | ||||
