三、结构
动力系统：按工程所需的浆量和压力选择适宜的电机功率。该泵有四种（5.5、7.5、11、15KW）4级异步电机可供选择。用户在定货前选择电机功率、普通或防爆。
传动系统：电机和减速器固定在机体顶部，减速器输出轴直接与曲轴连接，电机旋转，带动曲轴和连杆大头作圆周运动。而连轩小头带动十字头滑块、活塞杆及活塞作直线往复运动，行程150mm。
减速器有2种传动比（17、23)，则活塞行程也有2种速度(85次／分、63次／分），用户根据所需浆量和压力自行选择。
浆缸系统：浆缸的前后两端各有一套吸、排浆阀，均为单体连接。缸筒和活塞有13种规格的直径（φ45-130mm），可按需求的浆量和压力自行选择，又可随时更换，改变泵的性能。
四、主要特点：
1、设计新颖、结构简单、轻便灵活、维护检修和排除故障十分便利。
2、浆缸缸筒、活塞、吸、排浆阀均为单体、单件结构，因此拆卸、更换、组装十分便利。可在30分钟内更换一种新泵型。
3、根据工程需求的浆量、压力，装配适宜的缸筒、活塞，注浆中又可变换速度，调整泵量和压力。
4、吸取的介质除水、油、泥浆、水泥浆外，并可吸取粘度大的水泥粉煤灰浆、黄土浆等。
5、该泵可单液或双液注浆（双液注浆由吸浆阀门控制调节吸浆比例）。
五、应用范围
1、地下工程：矿山井巷、铁、公路隧道、引水隧洞、水库大坝及基础等工程的注浆堵水、冒落带的注浆固结、衬砌壁后回填及固结灌浆等大、中型注浆工程。
2、地面大型工程护坡和铁、公路、隧道迂有破碎岩石时，适于锚杆注水泥—水玻璃双液浆固结。
3、大流量喷射黄土浆快速、直接扑灭煤矿采掘工作面或采空区的火灾。
4、适用地质或井巷钻探输送高压泥浆。

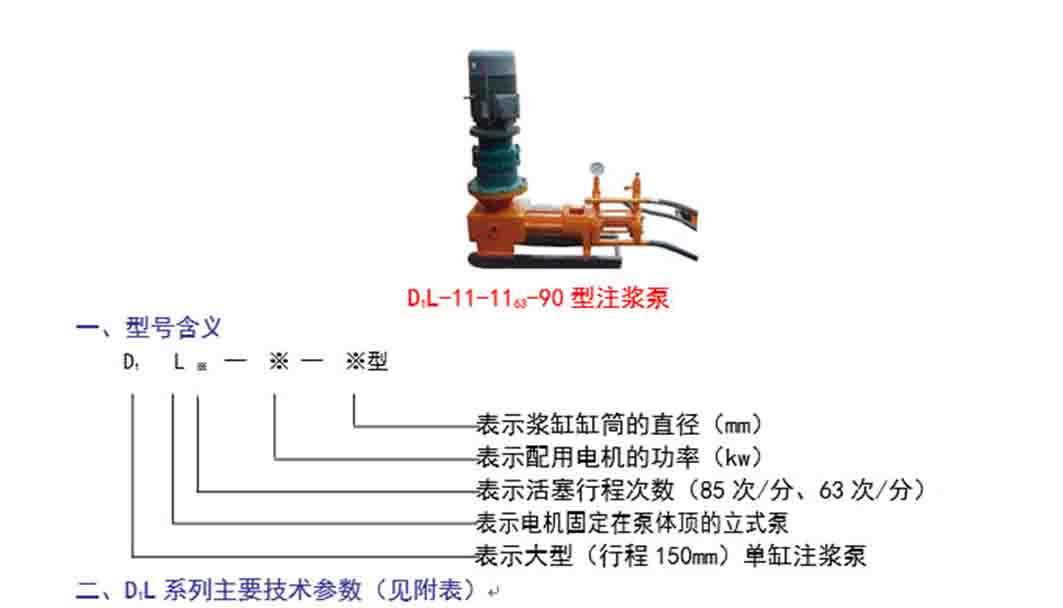

D1L系列大型单缸立式注浆泵主要技术参数表
序
号 | 型 号 |
行 程 次 数
（次/分） |
活 塞 直 径
(mm) |
最 大 排浆量
(升/分) | 最高注浆压力（Mpa） | 备 注 | |||
电 机
5.5KW | 电 机
7.5KW | 电 机
11KW | 电 机
15KW | ||||||
1 | D1L63- ※ –130型 | 63 | 130 | 238 | 1.0 | 1.5 | 2.1 | 2.9 | 1. ※表示配用电机功率(kw)。 2.无离合和变速装置，泵的停、启用控制按钮控制。 3.整机重量：460kg 4.外型尺寸： 1300×420×1370(mm) (长×宽×高) 5.泵出厂均按单液注浆配备管路。如需双液注浆时应在定货时约定。
|
2 | D1L63- ※ –120型 | 120 | 201 | 1.3 | 1.7 | 2.5 | 3.4 | ||
3 | D1L63- ※ –110型 | 110 | 167 | 1.5 | 2.1 | 3.0 | 4.2 | ||
4 | D1L63- ※ –100型 | 100 | 141 | 1.8 | 2.5 | 3.6 | 5.0 | ||
5 | D1L63- ※ –90型 | 90 | 113 | 2.2 | 3.0 | 4.5 | 6.0 | ||
6 | D1L63- ※ –80型 | 80 | 87 | 2.9 | 4.0 | 5.8 | 7.8 | ||
7 | D1L63- ※ –70型 | 70 | 68 | 3.7 | 5.0 | 7.5 | 10.0 | ||
8 | D1L63- ※ –60型 | 60 | 46 | 5.5 | 7.5 | 11.0 | 15.0 | ||
9 | D1L63- ※ –50型 | 50 | 30 | 8.5 | 11.5 | 17.5 | 23.0 | ||
1 | D1L85- ※ –130型 | 85 | 130 | 320 | 0.8 | 1.1 | 1.6 | 2.2 | |
2 | D1L85- ※ –120型 | 120 | 272 | 0.9 | 1.3 | 1.9 | 2.5 | ||
3 | D1L85- ※ –110型 | 110 | 226 | 1.1 | 1.5 | 2.2 | 3.0 | ||
4 | D1L85- ※ –100型 | 100 | 191 | 1.3 | 1.8 | 2.6 | 3.6 | ||
5 | D1L85- ※ –85型 | 85 | 136 | 1.9 | 2.5 | 3.7 | 5.0 | ||
6 | D1L85- ※ –75型 | 75 | 103 | 2.4 | 3.4 | 5.0 | 6.7 | ||
7 | D1L85- ※ –65型 | 65 | 75 | 3.4 | 4.6 | 7.0 | 9.2 | ||
8 | D1L85- ※ –60型 | 60 | 62 | 4.0 | 5.6 | 8.2 | 11.0 | ||
9 | D1L85- ※ –55型 | 55 | 51 | 5.0 | 6.8 | 10.0 | 13.5 | ||
10 | D1L85- ※ –50型 | 50 | 40 | 6.3 | 8.6 | 13.0 | 17.5 | ||
11 | D1L85- ※ –45型 | 45 | 31 | 8.2 | 11.2 | 17.0 | 22.0 | ||
