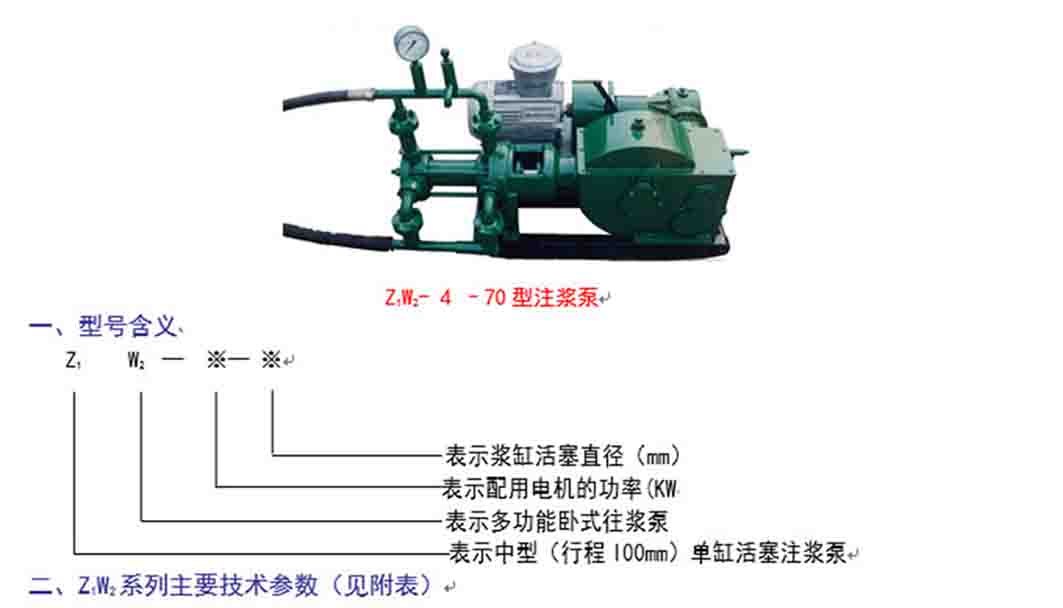

Z1W2系列中型单缸多功能卧式注浆泵

三、结构

    动力：按工程所需浆量和压力选择电机功率，该泵有三种(4、 5.5、7.5KW）异步电机，用户在定货前确定电机型号、普通或防爆型。

    传动系统：电机与减速器间设有离全装置，减速器输出轴扭动机机体内的二位变速齿轮转动，直接带动曲轴和连轩大头旋转，使十字头、活塞作直线往复运动。

浆缸：浆缸和4个吸、排浆阀各为独立体系的单体结构。缸筒和活塞有10种规格（∮100、90、85、80、75、70、65、60、55、50mm），可按需求的浆量、压力随意更换，组合成10种不同泵型。

    四、主要特点

    1、设计合理、新颖、结构简单、紧凑、体积小、强度高、负载能力大、操作简便、维修便利，配件标准而通用。

    2、电机正常运转状况下，离合手柄控制泵的停、启，泵的操作机动灵活，保护电机和电控系统。

    3、根据上程需求的浆量、压力，装配适宜的缸筒、活塞，注浆中又可变换速度，调整浆量和压力。

    4、浆缸缸筒、活塞、吸、排浆阀的拆卸、更换、组装十分便利，易于泵的维护、检修。

    5、泵吸取的介质除水、油、化学浆液、泥浆、水泥浆外，并可吸取粘稠状的水泥沙浆（水灰砂比为0.5:1:2)。可单、双液或水泥砂浆的注浆。是按用户需求装配不同的注浆结构。

   五、应用范围

    1、地下工程：矿山井巷、铁、公路隧道、水电隧洞、水库大坝及基础等上程的注浆堵水、冒落带的注浆固结、衬砌壁后回填及固结灌浆等小型注浆工程。

    2、地下岩石巷道、地面大型工程护坡和铁、公路隧道迂有破碎岩时，适于锚杆注水泥沙浆固结。

    3、适于小型地质或井巷钻探输送高压泥浆。

Z₁W₂系列中型单缸多功能注浆泵主要技术参数表
